1 couleur = 1 signification : tout savoir sur l'identification des tuyauteries
Découvrez la signification des couleurs des tuyauteries, les normes en vigueur et les bonnes pratiques pour une signalétique conforme et sécurisée.
1 couleur = 1 signification : tout savoir sur l'identification des tuyauteries
Le code couleur des tuyauteries permet d'identifier rapidement la nature du fluide transporté, de faciliter les opérations de maintenance et d'aider les équipes d'intervention en cas d'urgence. Il constitue un véritable outil de prévention des risques, aussi bien pour les salariés de l'entreprise que pour les intervenants extérieurs.
Pourquoi identifier les tuyauteries ?
Une canalisation mal identifiée peut être à l'origine d'erreurs de manipulation, de retards lors d'une intervention ou, dans les cas les plus graves, d'un accident.

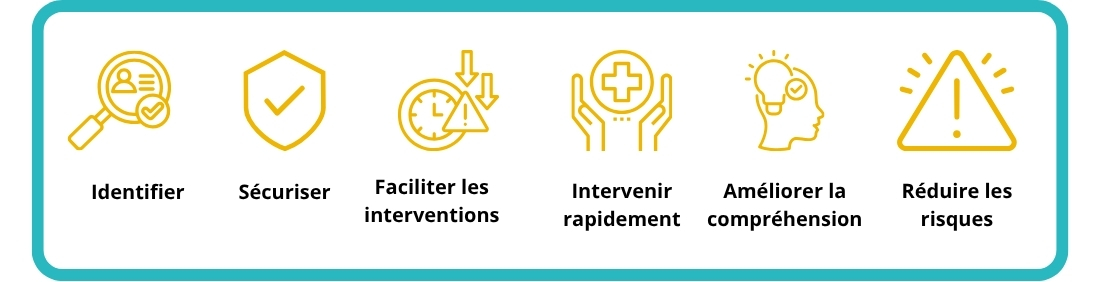

Le marquage des tuyauteries permet notamment de :
- Identifier immédiatement le fluide transporté ;
- Sécuriser les opérations de maintenance et de consignation ;
- Faciliter les interventions des entreprises extérieures ;
- Permettre aux services de secours d'intervenir plus rapidement ;
- Améliorer la compréhension des installations industrielles ;
- Réduire les risques d'erreur humaine.
Que dit la réglementation ?
La norme NF X 08-100 définit un système de codage couleur permettant d'identifier rapidement la nature des fluides circulant dans les tuyauteries. Ce marquage peut être complété par le nom du fluide, une flèche indiquant le sens d'écoulement et des pictogrammes de sécurité afin de faciliter les interventions et de prévenir les risques.

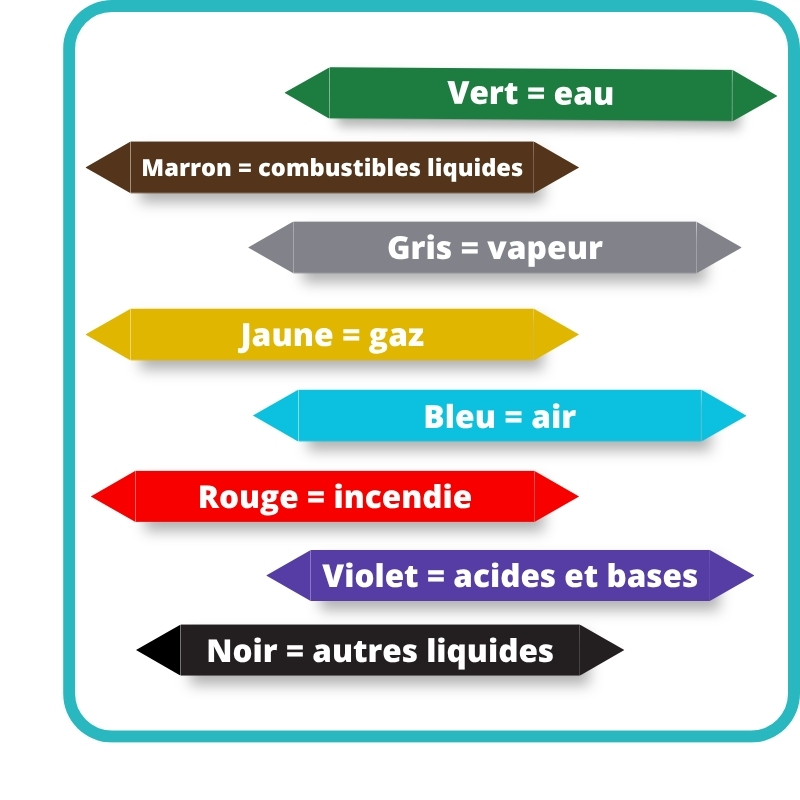

La signification des couleurs des tuyauteries
La première information visible sur une tuyauterie est sa couleur de fond. Celle-ci permet d'identifier immédiatement la grande famille de fluide transportée.
- Bleu clair = Air
- Gris = Vapeur d'eau
- Jaune = Gaz
- Vert = Eau
- Marron = liquides inflammables
- Violet = Acides et bases
- Rouge = incendie
- Noir = autres liquides
Les signaux d'avertissement
Le code couleur peut être complété par des signaux d'avertissement afin de préciser la nature du danger.

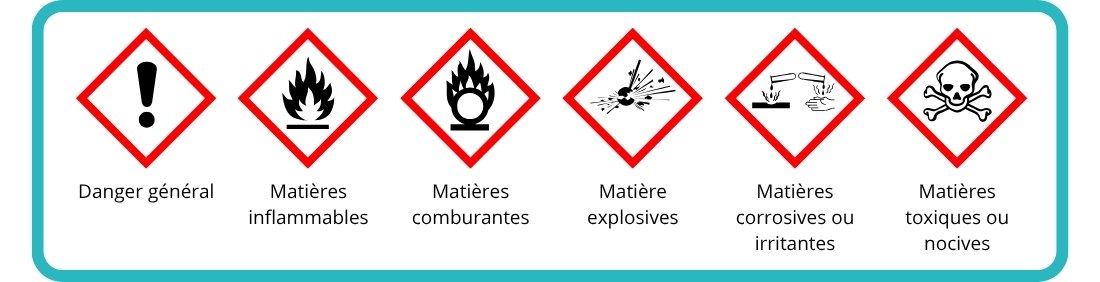

Les principaux pictogrammes rencontrés sont :
⚠️ Danger général ;
🔥 Matières inflammables ;
⭕ Matières comburantes ;
💥 Matières explosives ;
🧪 Matières corrosives ou irritantes ;
☠️ Matières toxiques ou nocives ;
🌡️ Matières à haute température ;
✖ Matières sous pression.

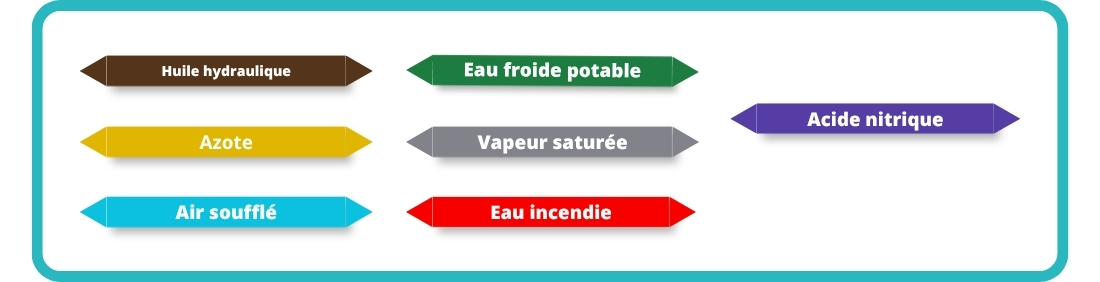

Exemples de marquage de tuyauteries
Voici quelques exemples de marquages fréquemment rencontrés dans les installations industrielles :
Imprimez facilement vos étiquettes de tuyauterie avec TECHSIGN
Une signalétique efficace ne doit pas seulement être conforme : elle doit également être simple à créer et durable dans le temps.

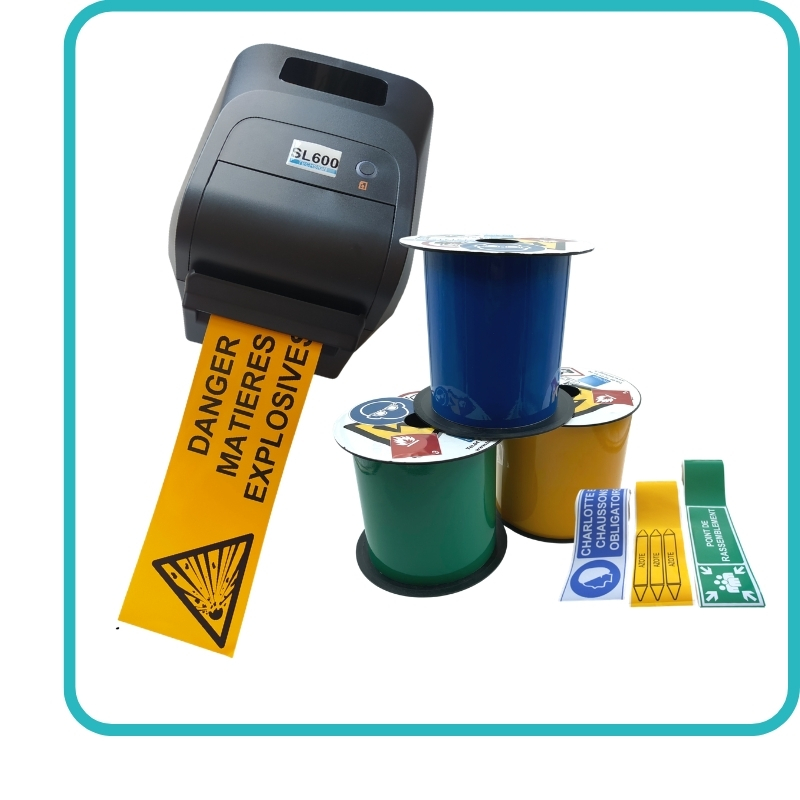

Avec les imprimantes de signalétique TECHsign, réalisez vous-même vos étiquettes de tuyauterie en quelques clics. Grâce à nos modèles prêts à l'emploi, vous imprimez rapidement des étiquettes personnalisées intégrant les couleurs normatives, le nom du fluide et les pictogrammes de sécurité.
Nos supports adhésifs sont conçus pour résister aux différents environnements industriels, offrant une excellente tenue sur de nombreux types de surfaces.
Vous souhaitez réaliser vos étiquettes de tuyauterie en toute autonomie ? Contactez notre équipe pour découvrir nos solutions d'impression et trouver l'imprimante la plus adaptée à vos besoins.
